Szafa rackowa serii Grand przeznaczona jest do instalacji pasywnych i aktywnych elementów systemów okablowania strukturalnego. Założeniem konstrukcyjnym jest dostarczenie wszechstronnej obudowy 19" do różnorodnych zastosowań o wysokiej wartości dodanej.
Podstawowa konstrukcja
Szafa Grand składa się z demontowalnego szkieletu, obejmującego dno, sufit i cztery półki. Pionowe szyny są przymocowane do dna i pokrywy, aby umożliwić instalację sprzętu w standardzie 19".

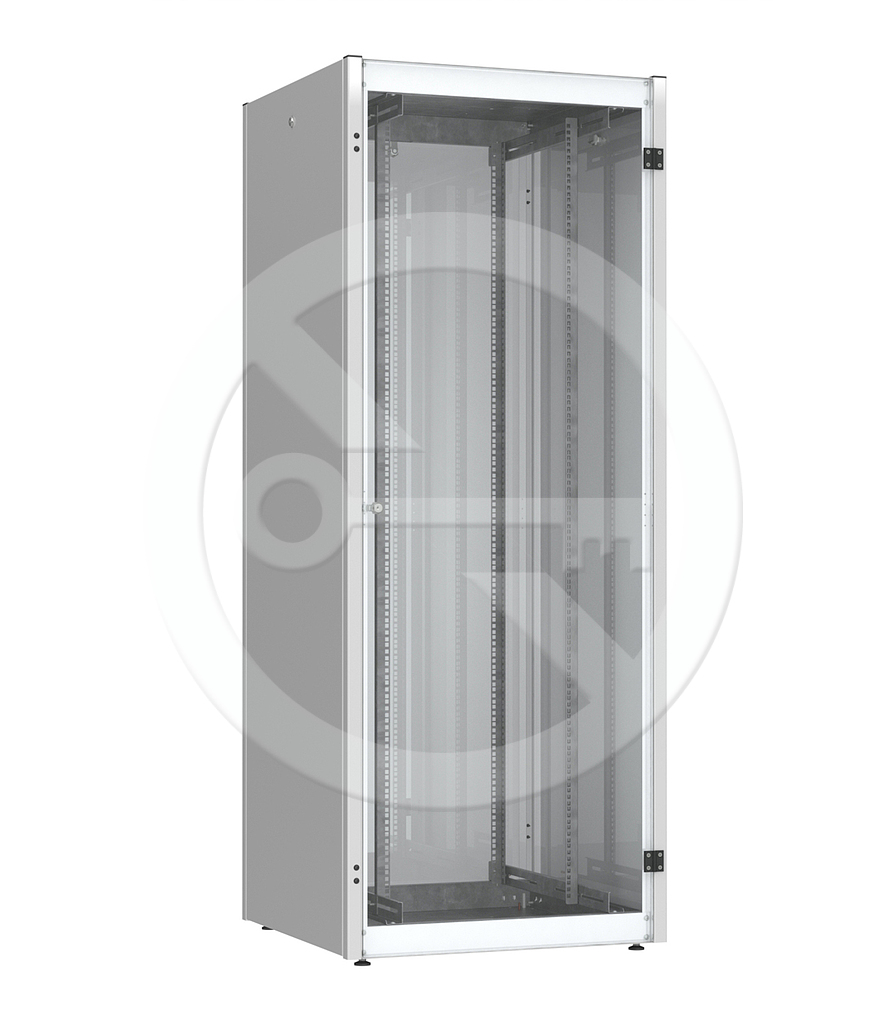

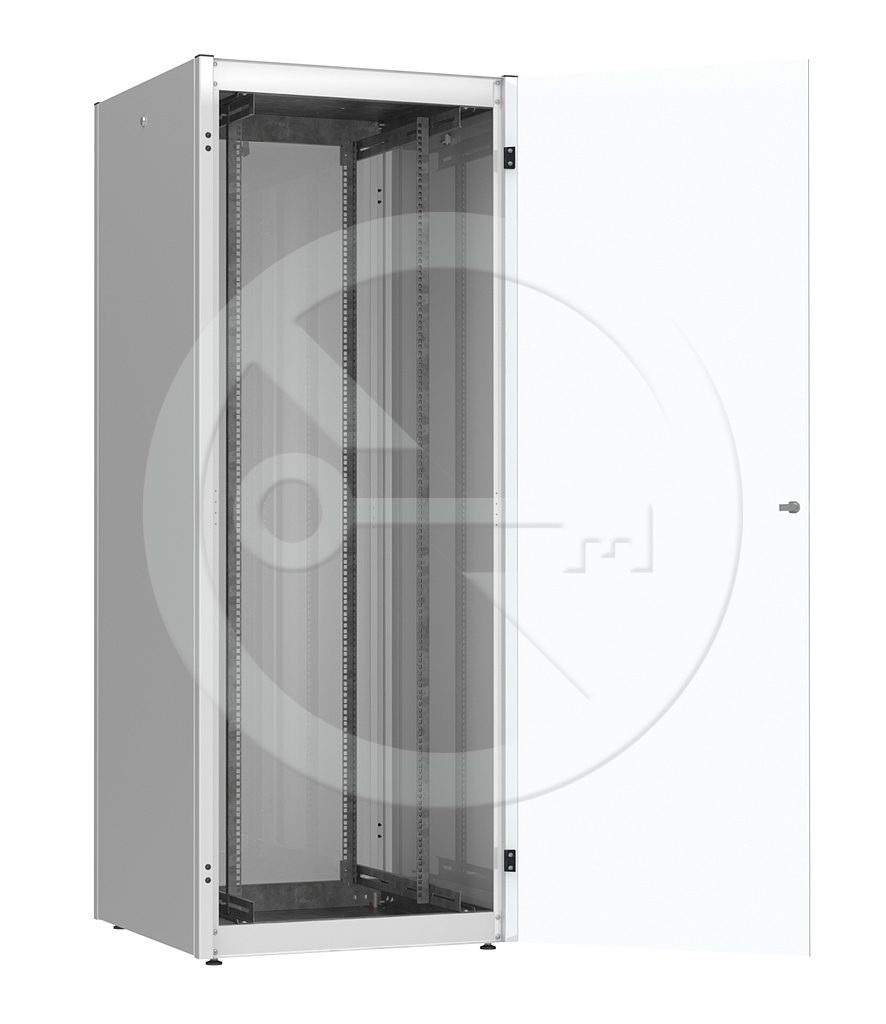

Z przodu obudowa wyposażona jest w całkowicie szklane drzwi wykonane z przezroczystego, hartowanego szkła bezpiecznego (EN 12150-1). Drzwi mają maksymalny kąt otwarcia 180° i są wyposażone w zamek cylindryczny z jednopunktowym ryglowaniem.

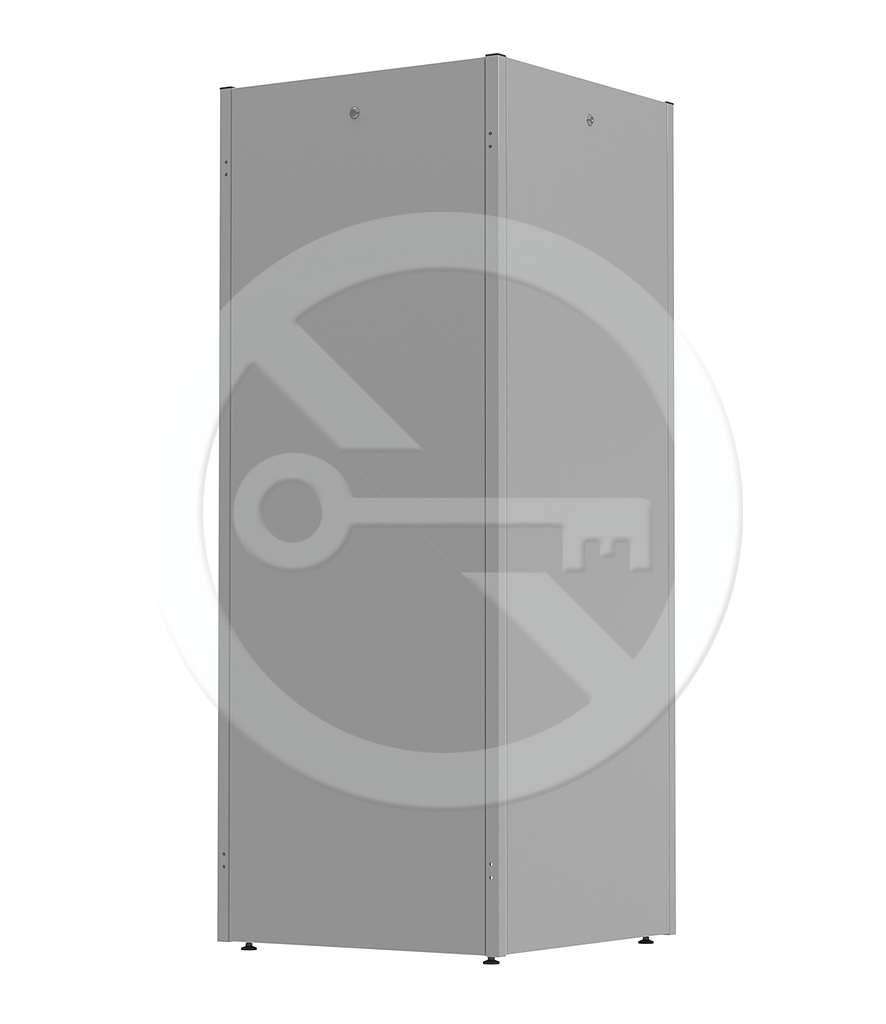

Konstrukcja szafy umożliwia zmianę kierunku otwierania. Zdejmowane pokrywy tylne i boczne są mocowane za pomocą zamków cylindrycznych z tym samym kluczem co drzwi.

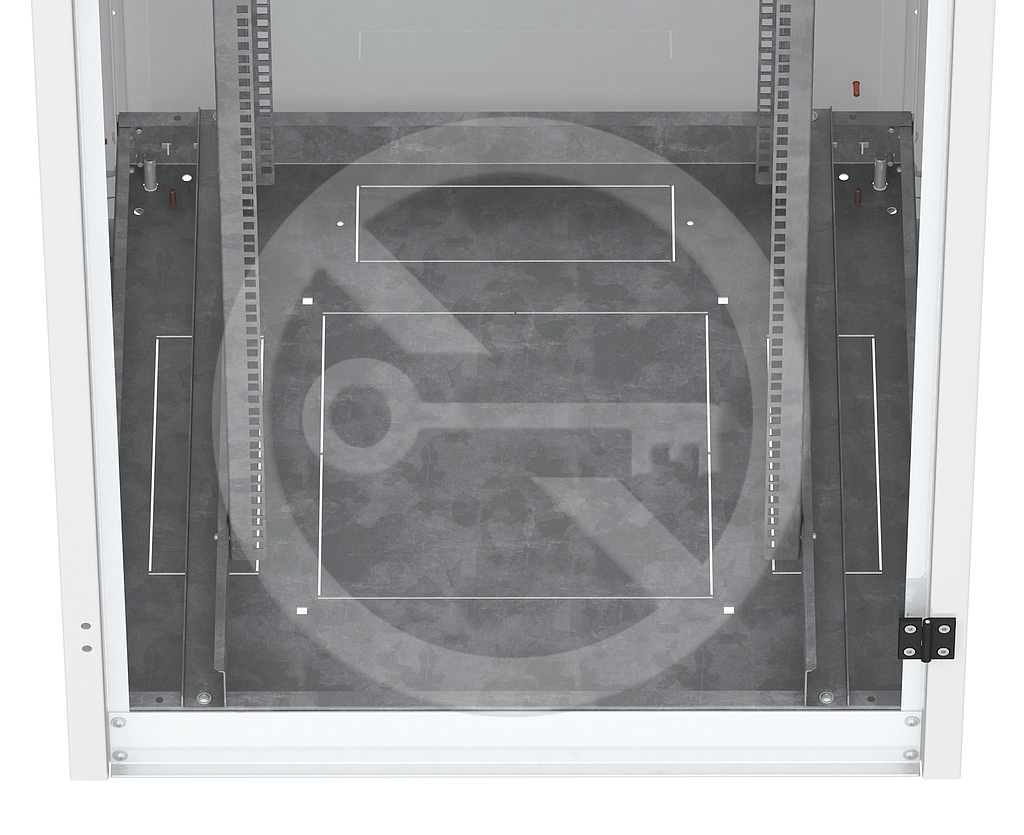

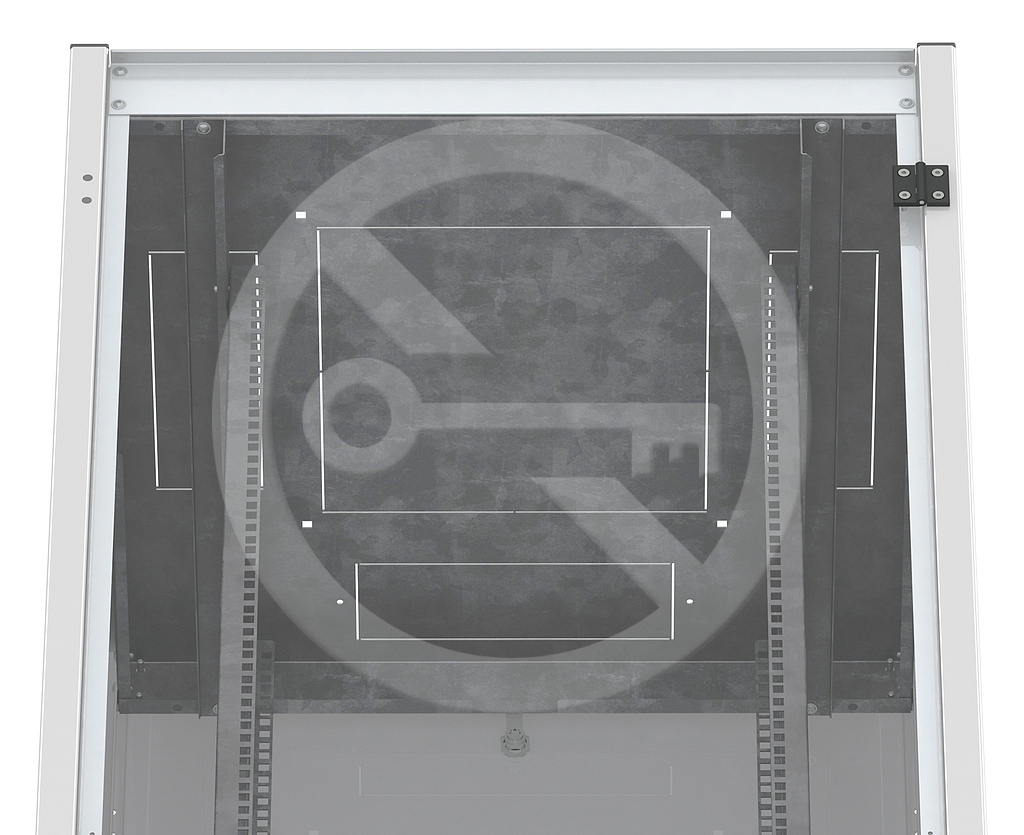

W suficie i na dole znajdują się otwory do wprowadzania kabli i odprowadzania ciepłego powietrza, uszczelnione zaślepkami zrywalnymi. Wyloty ciepłego powietrza są przystosowane do montażu jednostki wentylacyjnej VJ-R2, 4 lub 6.
Otwory wlotowe kabli umożliwiają wprowadzenie kabli zasilających zakończonych wtyczką trójfazową.
Pionowe szyny o rozstawie 19"
Szafa rack zawiera dwie pary pionowych szyn 19" do montażu urządzeń. Konstrukcja obudowy umożliwia zmianę położenia szyn pionowych w kierunku głębokości obudowy.
Stopień ochrony
IP 20 zgodnie z normą EN 60529 Stopnie ochrony obudowy
Gwarantowana nośność
Maksymalna dopuszczalna masa całkowita sprzętu zamontowanego wewnątrz obudowy nie może przekraczać 600 kg.
Nośności są gwarantowane przy równomiernym obciążeniu statycznym.
Ustawienie i wyrównanie
Każda obudowa zawiera cztery nóżki poziomujące o regulowanej wysokości. Umożliwiają one ustawienie obudowy na nierównym podłożu. Jeśli nóżki nie są używane, szafę można ustawić bezpośrednio na podłodze. Na spodzie obudowy nie ma żadnych wystających elementów.
Uziemienie obudowy
Wszystkie elementy obudowy są ze sobą połączone przewodząco. Przewodzące połączenie drzwi i pokryw bocznych ze szkieletem szafy jest wykonane za pomocą kabli uziemiających o przekroju 6 mm2 dla maksymalnego obciążenia prądowego 63 A. W przypadku większych obciążeń prądowych szafy należy użyć kabli uziemiających o większym przekroju.

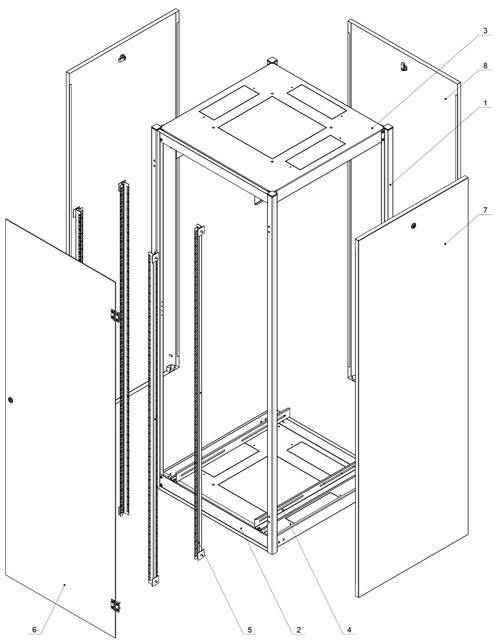

1 stojak szkieletowy/ramowy
2 spód z przepustem kablowym i przygotowaniem do montażu jednostki wentylacyjnej (odłączanej)
3 sufit z przejściem kablowym i przygotowaniem do montażu jednostki wentylacyjnej (odłamywanej)
4 przegrody do montażu szyn 19"
5 szyna pionowa
6 drzwi całoszklane wyposażone w zamek cylindryczny jednopunktowy
7 boczna pokrywa na zawiasach wyposażona w jednopunktowy zamek bębenkowy
8 tylna pokrywa na zawiasach wyposażona w jednopunktowy zamek cylindryczny
Ochrona obudowy przed korozją
Standardowo obudowy są dostarczane z wykończeniem malowanym proszkowo w kolorze jasnoszarym RAL 7035.
Wewnętrzne elementy montażowe, takie jak szyny pionowe 19" i ścianki działowe są powlekane stopem Al-Zn.
Łączenie szaf w zespoły
Po bokach szaf znajdują się elementy umożliwiające łączenie szaf w zespoły. Do połączenia ze sobą dwóch obudów należy użyć dodatkowych elementów mocujących. Szafy mogą być montowane w rzędach bez konieczności demontażu paneli bocznych.
Akcesoria
Do obudowy można zamówić wiele standardowych akcesoriów 19", takich jak półki, zaślepki, panele łączące i wiele innych, w tym akcesoria specjalne na życzenie.
